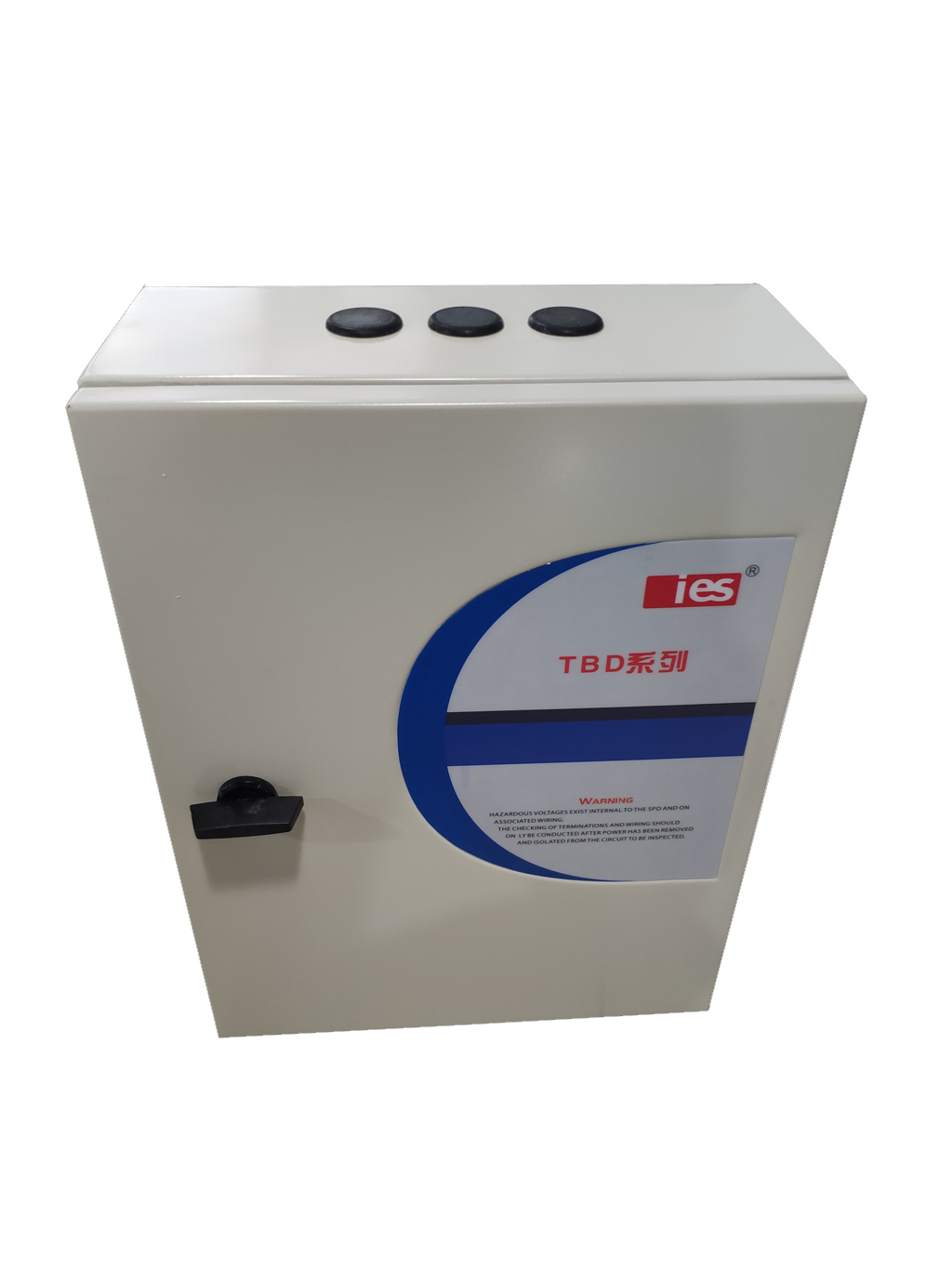

TBD系列箱体式浪涌保护器是一系列具有优越性能的浪涌保护器，适用于低压配电系统中400伏电压等级的浪涌保护，能够对工业、商业和医疗等诸多行业提供完善的电源浪涌保护。
应用：该系列产品为三相箱体式浪涌保护器。根据通流容量的不同可以分别安装在低压配电系统的主配电柜和分配电柜中。提供L-N，L-E，N-E的浪涌电流和瞬态过电压保护。
特点：
·通流容量大
·由于元件的最大持续运行电压达480V，所以特别适用于电压不很稳定的地区。它不会出现由于电压波动而引起的损坏、冒烟、甚至起火，并保持正常的保护特性，完全符合UL1449标准。
·在没有雷击的情况下，元件内的MOV是与电源脱离的，只有在高频雷电浪涌到达时，MOV才被快速地接入电路。所以，MOV的衰老过程非常慢，寿命很长。
·由于采用了“顺序保护”技术，元件的响应时间很短，残压很低，对被保护设备提供最好的保护。·具有遥信节点及浪涌计数功能。
·内置空气开关，此开关的容量选择已考虑了在雷电流通过MOV时，开关不会动作，以确保浪涌吸收功能的充分发挥。
优点：
·采用浪涌识别技术
·内部采用模块化结构，当保护设备自身发生故障时，剔除故障单元并更新后，整套设备即可继续投入使用。
安全性：
·设备内置温度熔断器，提供对回路的保护。当MOV故障时，温度熔断器熔断，切断回路，不会造成电源故障。
型号 |
| TBD45/400 | TBD80/400 | TBD80/400E | TBD80/400S | TBD100/400 | TBD100/400E | TBD100/400S |
额定工作电压 | Un | 380V | ||||||
相数 |
| 3 | ||||||
安装方式 |
| 并联 | ||||||
最大持续运行电压 | Uc | 480V/相、385V/相、320V/相 可选 | ||||||
标称放电电流（8/20µs） | In | 4×45kA | 4×80kA | 4×80kA | 4×80kA | 4×100kA | 4×100kA | 4×100kA |
残压 （5kA,8/20µs) | Ur | 730V | 730V | 730V | 730V | 730V | 730V | 730V |
电压保护水平 | Up | ≤1.4kV | ≤1.6kV | ≤1.6kV | ≤1.6kV | ≤1.7kV | ≤1.7kV | ≤1.7kV |
响应时间 | tA | <5ns | <5ns | <5ns | <5ns | <5ns | <5ns | <5ns |
漏电流 | IL | <1µA/相 | <1µA/相 | <1µA/相 | <1µA/相 | <1µA/相 | <1µA/相 | <1µA/相 |
面板显示 |
| 有 | 有 | 无 | 无 | 有 | 无 | 无 |
浪涌计数器 |
| 有 | 有 | 有 | 无 | 有 | 有 | 无 |
报警遥信节点 |
| 有 | ||||||
浪涌识别技术 |
| 有 | ||||||
保护模式 |
| 4P、3P+N-PE | ||||||
温度熔断脱扣装置 |
| 130℃ | ||||||
LED状态显示 |
| 有 | ||||||
连接导线 截面积 |
| 最大25mm2 | ||||||
安装 |
| 安装于配电柜内或外置于墙面 | ||||||
工作温度 |
| -40℃~+80℃ | ||||||
海拔高度 |
| <3658米 | ||||||
重量 |
| 7800g | ||||||
外形尺寸 长×宽×高 |
| 400×300×140mm | ||||||
