IES75
    发布时间: 2020-08-25 15:39

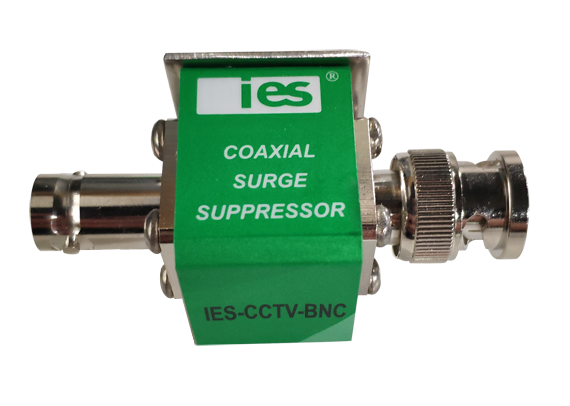

IES75系列同轴电缆浪涌保护器采用金属外壳，密封性好、外形美观、安装接线方便，具有防尘、防腐功能。用于卫星系统信号电视系统、监控系统的图像信号传输以及其他系统电子设备同轴信号传输的浪涌保护，能防止以上各类系统设备被雷击或工业噪声等产生的感应过电压、过电流或其他瞬间浪涌过电压对系统或设备造成的永久损坏或瞬间中断等危害。具有残压低、传输性能优异、响应快、寿命长等特点。

    CCTV系列同轴电缆浪涌保护器适用于75欧BNC和F型接头的CCTV电路和视频同轴电缆，能对视频设备提供有效的雷电保护，本系列产品还提供12、16及24端口机架式组合保护器。


IES75

型号

CCTV-BNC

CCTV-F

限制电压（1kV/us)

90

90

最大放电电流Imax

22kA

22kA

标称放电电流In

20kA

20kA

特征阻抗Xe

75Ω

75Ω

最高工作频率nf

1GHz

1GHz

最大分布电容

<5pF

<5pF

绝缘电阻

≥5000MΩ

≥5000MΩ

最大传输功率Pe

25W

25W

插入损耗le

<0.15dB

<0.15dB

驻波比

标称通流量（8/20µs)

20

20

最大放电电流Imax

20kA

20kA

保护等级（1kV/ms)

90

90

工作温度（℃）

-40℃~60℃

-40℃~60℃

机械耐用性（次）

≥500次

≥500次

接口形式

BNC

BNC

封装保护等级

IP40

IP40
