1.1使用意义

大量安装使用的各种防雷装置，在使用中电气性能会逐渐下降，如果不及时更换，就会造成防雷失效或者引起火灾事故。我国铁路、电信、石化、电力等行业发生的多起防雷失效以及火灾事故说明了这一点。

网络化是防雷装置管控的重要手段，通过网络模块能够将接闪装置、后备保护器、SPD脱扣、SPD漏电流、接地电阻、等电位、雷电数据记录等连接到网络管控中，通过实时查询能够及时发现防雷装置的有效性，避免造成不必要的损失。

在智能化建筑概念不断推广的背景下，希望SPD能纳入电气监测系统，作为电气安全的一部分，但随着SPD安装数量的增加，无法安排人工实时监控每一个SPD。这就要求这套系统能自动监测每个SPD遭受雷击浪涌的时间、冲击电流大小及SPD的剩余寿命，并最终汇总传输到人机交互终端，方便储存、查询数据。通过人机交互界面，可清楚查询各SPD状态，及其承受过的浪涌雷击情况，自动评估剩余寿命，为SPD的良好运行提供可靠数据，保证建筑物的配电系统及电子信息系统安全运行。智能SPD寿命监测系统，通过现代组网及通信技术，实现了SPD的寿命评估和智能管理化，SPD智能化是未来的浪涌保护器发展方向，与建筑物的其他智能系统相连，最终实现更好的保护及维护效果。

1.2技术原理

对于SPD的寿命指示方面，国内外常见的有两种方式：

◆机械脱扣装置，当SPD雷击损坏或自然老化损坏时，其MOV本体发热，使得连接部分低温焊锡融化，然后通过一套机械弹力脱扣装置，使得SPD脱离配电系统，同时提供失效标示或通过遥信节点通知远程系统告警，避免故障扩大。

◆温度保险丝脱扣装置，其原理也是通过MOV本体发热，使得温度保险丝动作，使SPD脱离配电系统。

这些监测方法都需要投入专人，而且受时间和地域限制。同时无论以上哪种方式都是在MOV失效损坏后才能提供警示，并不能提前预测评估SPD的使用寿命。所以一套能实时监测和预测SPD寿命的雷击浪涌监测系统将可以有效解决这些问题，通过雷击浪涌的冲击电流并结合其安装监测位置，可以有效判断雷电流的入侵方式和能量大小，为进一步加强浪涌保护功能提供直接数据，不断完善整体防雷效果。

原理如下：

浪涌保护器劣化监测：监测浪涌保护器遥信端信号，通过采集系统，不间断的采集遥信端信号，当信号断开时，采集系统实时报警。

后备保护器及空气开关监测：实时监测后备保护器及空气开关断开闭合状态，当后备保护器及空气开关出现断开时，采集系统实时报警。

雷击计数监测：由电流感应器件、信号处理电路及电磁计数器构成，电流感应器件紧靠浪涌保护器件接地线，感应的电流信号经限幅、整流、滤波后驱动电磁计数器将雷电次数记录下来。

 1.3系统功能

智能SPD在线监测管理系统集雷电浪涌监测、浪涌幅值纪录、冗余寿命评估、浪涌次数统计、设备在线状态检测等功能于一体的图形化管理监测系统，利用全新微处理器结合通信协议，收集并汇总整个系统中运行的SPD状况，通过远程监控系统，使SPD的管理和维护具有更高的实时性和便捷性。

SPD泄放电流幅值记录（可查阅SPD泄放雷电流的时间和幅值大小）

SPD寿命评估报警（自动评估SPD寿命，以百分比显示）

可设置SPD寿命报警下限（百分比）

系统报警功能，发现异常立即报警显示

SPD失效报警

现场数据实时采集发送

图表化管理，可生成统计报表

中心平台支持web访问

实时显示终端采集情况

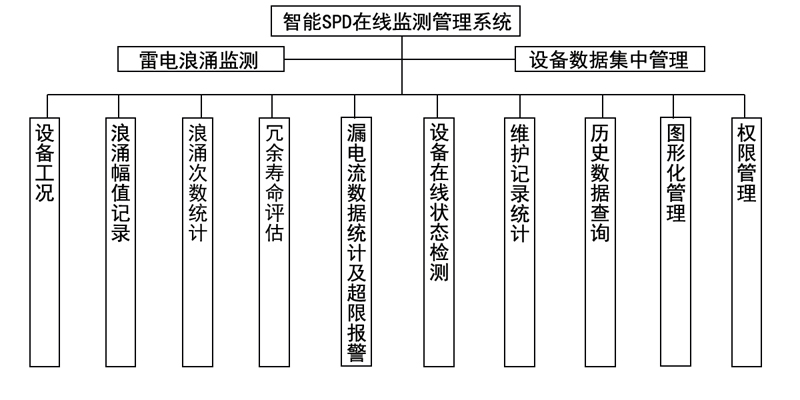

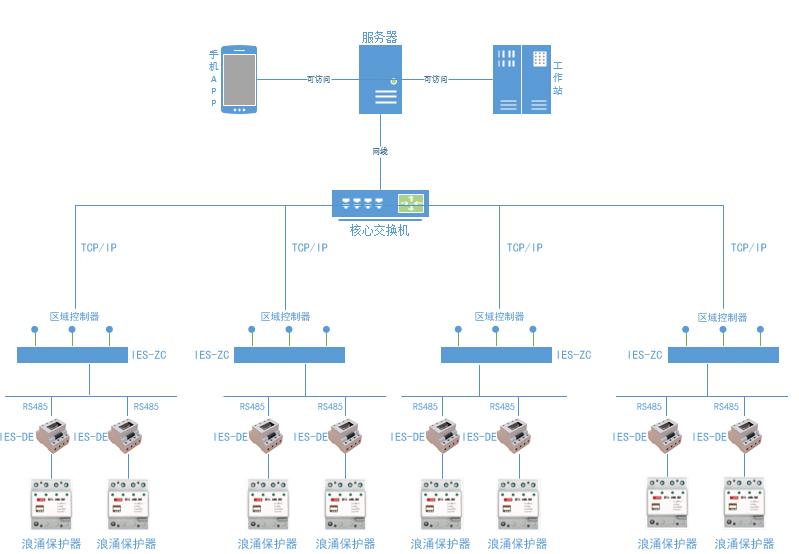

1.4 产品系统图
